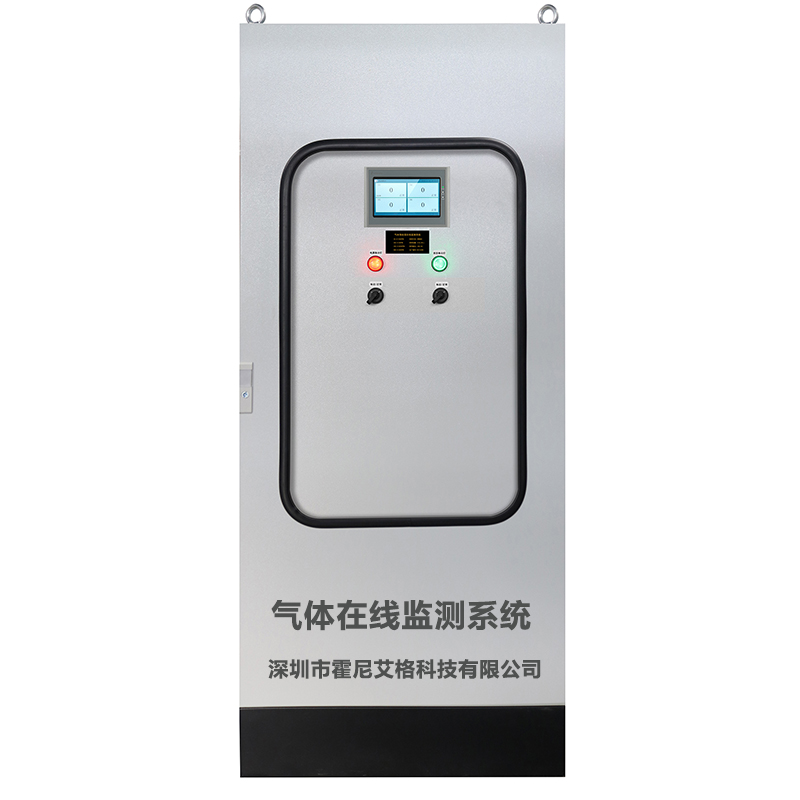

產品型號: HNAG6200
產品描述: 預處理系統箱體結構采用碳鋼制作，氣路及各連接部件采用不銹鋼和四氟乙烯材質，帶有前置降溫，精密濾芯的過濾器及反吹清潔裝置。
產品應用: 適用鍋爐、加熱爐、窯爐（水泥窯爐、玻璃窯爐、陶瓷窯爐等）焙燒爐、焚燒爐、焦?fàn)t等燃燒設備的煙氣、尾氣、廢氣、排氣等氣體采樣、氣體凈化、環保排放等。適合農業大棚、實驗室、冷庫、高溫爐等高溫或低溫的場合使用
一、介紹
預處理系統箱體結構采用碳鋼制作，氣路及各連接部件采用不銹鋼和四氟乙烯材質，帶有前置降溫，精密濾芯的過濾器及反吹清潔裝置。
l 帶有前置渦流降溫冷卻盤管先行降溫。
l 帶有溫度檢測功能，溫度過高保護。
l 系統內有兩個帶有精密濾芯的過濾器，過濾粉塵或顆粒雜質。
l 系統帶采樣管高壓氣體反吹功能，通過時間可調的時間繼電器控制電磁閥控制氣路切換，向采樣管中反吹壓縮氣體，以保證采樣管路暢通無堵塞。
l 系統內有無刷防腐氣泵抽取采用氣體，蠕動泵排除冷凝水。
l 帶有電子冷凝器，氣體進入檢測儀前去除水汽。
l 帶有標準氣體通入接口和切換閥，方便對檢測儀的調零和標定操作。
二、主要參數
1. 箱體材質：碳鋼材質；氣路管道材質：四氟乙烯管和不銹鋼接頭
2. 外觀尺寸：800×500×1600mm(L×W×H)
3. 防護等級：箱體外殼IP34，內部檢測儀IP65
4. 使用環境溫度：0℃-50℃
5. 使用環境濕度：＜95%RH
6. 樣氣輸入溫度：前端可根據選配的降溫部件，溫度可達1000℃，后端進入預處理箱體前＜60℃。
7. 樣氣流量：采樣流量約為240L/H
8. 過濾器過濾精度1-5微米
9. 降溫除水樣氣輸出溫度：4-6℃（電子冷凝器溫度的設定可調）
10. 樣氣接口尺寸：Φ6卡套接口
11. 儀表風（壓縮氣體）接口尺寸：Φ6快插接口
12. 排水排氣返回氣接口尺寸：Φ6快插接口
13. 標準氣體接口：Φ6快插接口
14. 壓縮氣氣壓要求：≥0.5MPa，＜0.9MPa
15. 工作電壓：AC220V供電
16. 功率： ＜100W
17. 檢測儀信號輸出方式：RS485接口的數字信號（MODBUS RTU協議）和三線制的4-20mA模擬信號兩種方式
18. 預熱時間： ＜5min
1、 電源輸入：220AC
2、 工作功率：50-80W
3、 傳感器類型：電化學、紅外NDIR、PID、催化燃燒；
4、 氣體種類：可燃及各種有毒氣體；
5、 采樣方式：泵吸式；
6、 氣體量程：0-500.00mg/m3 ；（更多量程聯系客服）
7、 精確度： ≤±2%FS；
8、 分辨率： 0.01mg/m3 ；
9、 重復性： ≤±2%FS ；
10、 零點漂移： ≤±2%FS/6h ；
11、 跨度漂移： ≤±3%FS/6h ；
12、 響應時間： T90≤10 S ；
13、 通信方式：4-20mA/RS485數字信號(直接上傳環保局平臺)
14、 報警方式：聲光報警；顯示屏：7寸觸摸
15、 工作溫度： -20~60度；
16、 工作濕度： 0~90%RH(無凝結)
17、 使用壽命： 傳感器（2年）、儀器（5年）；
三、安裝與調試
1.預處理箱體安裝
本預處理箱體需安裝放置在水平且沒有震動的地方。供電及信號電纜從箱體左側接入箱體內部。
2.預處理管路安裝
本預處理系統有四個管路需要在安裝現場連接。分別對應的是φ6接口的出氣口、排水排氣口、采用進氣口、壓縮空氣接口
連接外部的壓縮空氣、采樣進氣和返回氣管路接口在從箱體右側。
序號 | 接口 | 接頭規格 | |
1 | 采樣氣接口 | Φ6卡套接頭 | 接入采樣的氣體入口。 |
2 | 壓縮空氣接口 | Φ6快插接頭 | 接入經除塵、干燥的縮空氣、氮?dú)庵惖臍怏w作為系統內的氣路反吹的氣路來源。 |
3 | 排水排氣接口 | Φ6快插接頭 | 預處理抽取的氣體旁路和冷凝器匯合后的氣體，會有一些液體排出。 |
4 | 排氣接口 | Φ6快插接頭 | 經檢測儀檢測后的氣體排出 |
注意事項：因出氣口是經過檢測儀出來的氣體，氣體壓力小，流量小。在返回管道時，返回管路不可豎直向上返回管道。應盡量保持水平或向下方安裝返回管道。

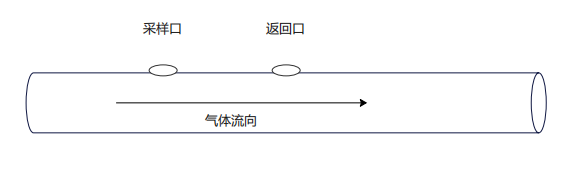

法蘭盤在管道或煙囪口的開孔位置說明，根據管道內的氣體流向，采樣口法蘭開孔處在前，返回氣法蘭開孔處在后，兩個孔間隔距離不小于0.5米。例如下圖：
